一、概述

HWV旋風磨原理先進，擁有獨特的不拆機可調間隙的功能，粉碎區產生的強烈渦流有著驚人的粉碎效果，并且有良好的物料分散作用。本機與其他粉碎機相比結果顯示:物料從HWV旋風腐進口到出口經過的路線最短，所以其粉碎能耗也最低，乃是對特殊物料加工的高檔微粉設備。其卓越的技術性能甚至超過了國外同類設備，充全可替代進口，是目前性能好、體積小、能耗低、嗓聲小的環保節能型理想微粉設備。

二、用途和特點

HWV旋風磨是一種適合無機物、有機物粉碎的通用超微粉碎機，廣泛適用于化工、染料、塑料、非金屬礦、醫藥、飼料、食品等行業的低到中等硬度物料的超微粉碎，對聚乙烯醇、PVC、PE、纖維性物料等幾乎所有熱敏性物料均能進行超細粉碎，產品粒度最細可達2-5um。

該機的特點如下:

1、采用錐形的轉子與定子，通過升降上箱體(定子)即可調整轉子與定子的間隙來控制產品細度和產量，同除調整范圍為0-5mm;

2、轉子采用特殊的從歐洲進口的高強度鋼材和高硬度耐磨待件，轉子最外線速度達125米/秒以上，同時具有使用壽命長等特點:

3、運用計算機輔助設計設計的箱體出料更流暢，嗓音更加小，在處理粘性及凝聚性物料時，極大地減少了微粉的粘壁現象:

4、處理風量特大，粉碎時溫升低，特別適用于熱塑性和纖維物料，產品粒度均勻:

5、在轉子下面可選配風葉來加大空氣流量:

6、維修、操作和清洗方便。

三、設備結構及工作原理

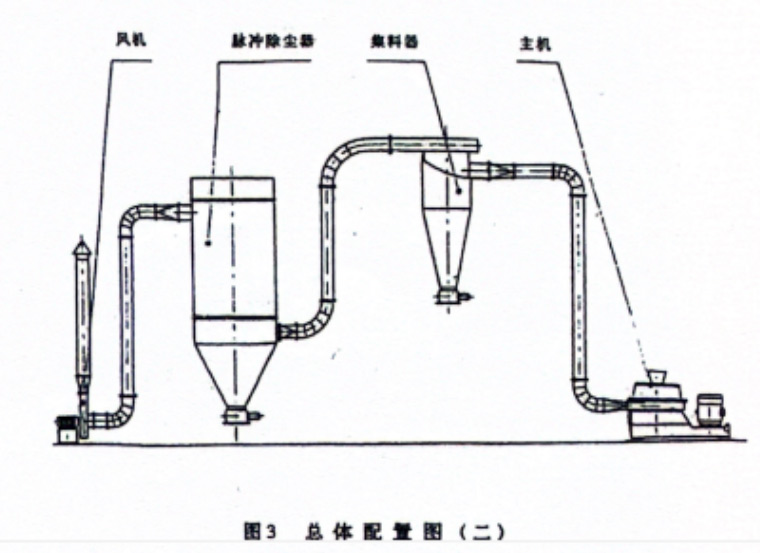

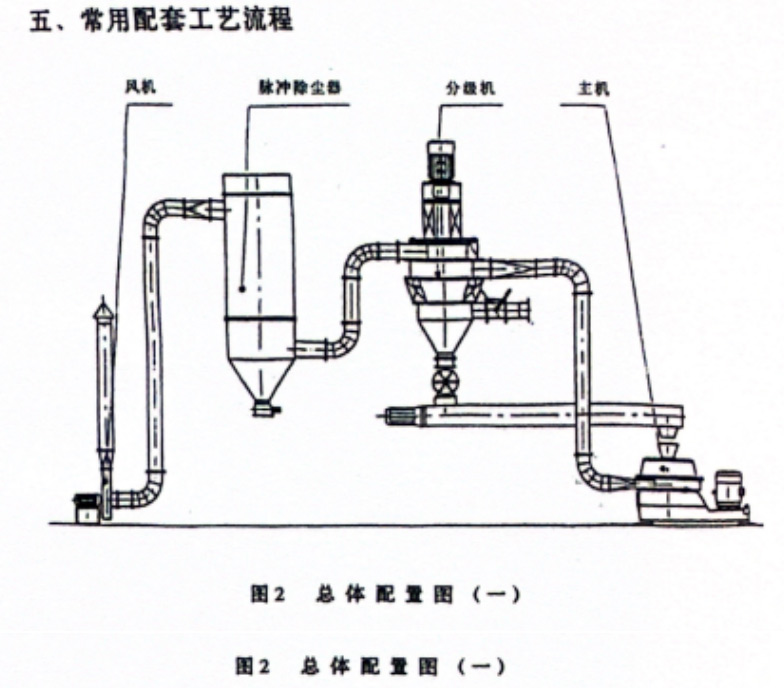

本機是一種渦輪式超微粉碎機。它由機架、機體、粉碎裝置、加料斗、傳動裝置和電機等組成，其內部結構如圖1所示。配套由主機、分級機、高壓離心風機關風機、旋風集料器和電控柜等組成整套超微粉碎機組。

圖1內部結構圖

HWV的主要工作原理如下:

物料由上箱體的頂部加入后，迅速被轉子上部的預粉碎刀片打做，做向定子四壁，進入轉子和定子組成的粉碎區。轉子超高速旋轉產生的大最空氣流既受機內轉動和靜止部件的影響，又受機內的恰當導向，被轉變成無數個急轉的湍流。這些在粉碎區內為數眾多的空氣流，把物料催動，并加速到和空氣流同樣高的速度。然而，這些物料的運轉方向和速度卻都在瞬間突然改變，其結果，也是本粉碎機的原理所在，各物料顆粒相互碰撞，并在高速氣流中完成較理想的裂解。僅一小部分顆粒是通過機內運動和靜止部件的撞擊面細化的。物料顆粒在HWV旋風磨機內的整個運留期間，總受空氣流環圍，因此，在超細粉磨過程中不可避免產生的熱量也被作為粉磨介質的空氣流帶走。大流量的空氣及其急轉的湍流確保其溫升最小。上述超高速粉碎原理，使本不帶篩選裝置的HWV旋風磨特別適用于為粉磨連同于燥操作中存在問題提供技術上安全、經濟上獲益的解決方法。

為達到需要的細度和產量，可以增加或降低間隙墊片的高度來達到改變子和定子間的間隙，從而來控制其產量和細度。
