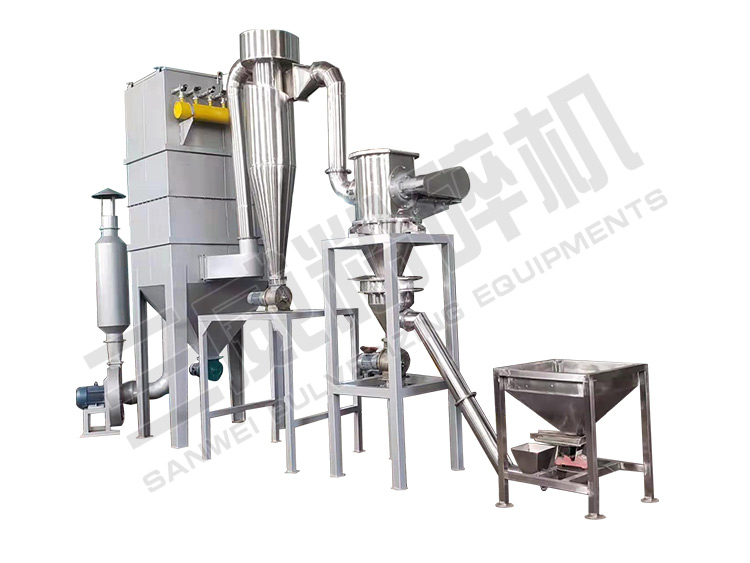

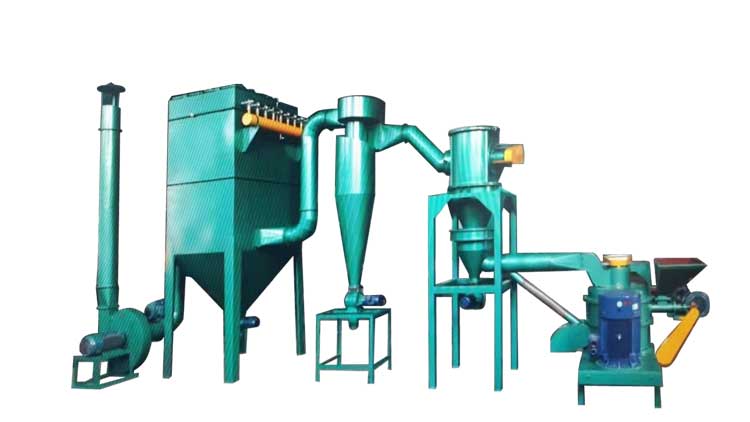

CWFJ分級機配粉碎機

一、概述
       CWFJ系列超微米氣流分級機是我公司引進國外先進技術，適合低到中等硬度超微粉體材料分級的超微分級設備，各項性能指標達到了國際同類機型標準。2004年度產品通過省級新產品鑒定，榮獲浙江省、紹興市科技進步獎。并被列為國家火炬計劃項目。本機帶二次進風和高精度渦輪，能獲得最細達3微米的細料，使用特殊材料的轉子可分級高硬度物料，廣泛應用于化工、醫藥、食品、非金屬礦等行業超微粉體加工中的分粒、除鐵、精選等。
二、用途和特點
       CWFJ系列超微米氣流分級機適用于化工、醫藥、食品、非金屬礦等行業粉體加工中的分粒、除鐵、除纖維、精選。例如:非金屬礦中石膏粉、碳酸鈣等的精選，長石、石英、重晶石的除鐵加工和分粒。很容易形成沉淀物的物料，如:顏料、染料、殺蟲劑、樹脂、水泥和非晶體的石灰石、白堊、E-PVC及填料中無機粉末的分級，同時可對不同密度物料如再生橡膠等分離纖維雜質，特種工業超細
粉末的提取，如磁粉等，用途極為廣泛。
該機的特點如下:
1、本機為干式物料空氣分級機，具有當今國際上最先進的渦輪分級原理:帶有二次進風和無級變速的分級渦輪，分級渦輪與之相聯接的配合均屬國內首創、國際領先的動態氣流密封裝置，分級精度高，分級范圍廣，能在3~150um之間調整成品粒度。一般情況下，能獲得小于5um、含量達97%以上的超微細粉;
2、分級葉輪的葉片采用特殊高強度耐磨材料，極大地提高了高速運轉的穩定性，使用壽命更長，處理粘性及凝聚性物料時，極大地減少了微粉在出料管中的沉積;
3、運用計算機輔助設計的本系列高效渦輪分級機的結構更加緊湊，操作更加方便，千里的渦輪渦殼設計使分級機的噪音更小，運轉非常平穩;
4、可與各種機械式粉碎機或氣流粉碎機組成閉合回路系統:也可單獨進行物料分級處理;
5、本機占有空間少，結構簡單緊湊，操作方便，易損件少，費用低;
6、振動小，噪聲低，運轉平穩，維修、清洗方便，自動化程度高。

      本機主要利用渦輪分級輪的分篩理論:旋轉渦輪產生的離心力與空氣所形成的向心力之間的平衡。其主要工作原理:工作時，物料從分級機的下箱體一次風進料，一次風對物料起風篩作用，使粒子充分分散，并上升至分級區。由于分級葉輪高速旋轉，粒子既受到分級葉輪產生的離心力，又受到氣流粘性作用產生的向心力，當粒子受到的離心力大于向心力時，即分級徑以上的粗粒子沿容器壁面旋下，外界二次空氣通過導流部整流成均一旋流，將混雜或粘附于粗粉中的細粉分離干凈，分離后粗粒從下部粗粒口排出;分級徑以下細粒隨氣流進入旋風分離器，捕集器收集，凈化氣體從引風機排出。通過調節驅動電機的轉速及二次進風量的大小，可得到最佳的分級效果。
       由于我公司研制的多輪分級機是原料與部分分級空氣一起給入分級機內，因而便于與以空氣輸送產品的超細粉碎機(如氣流磨)配套，不需要設置原料與氣流分離的工序。

三、主要技術參數
